【伸縮接頭產品說明】新躍牌伸縮接頭技術資料

伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過螺栓把它們連接起來，使其成為整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道系統。這樣不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。

伸縮接頭產品的分類：AY型壓蓋式伸縮接頭，AF型法蘭式松套伸縮接頭，BF型單法蘭限位伸縮接頭，B2F型雙法蘭限位伸縮接頭，BY型壓蓋松套限位伸縮接頭，CF單法蘭傳力接頭，C2F雙法蘭傳力接頭等。

AY型壓蓋松套伸縮接頭是由本體、密封圈、壓緊構件組成的松套連接管道的裝置。主要用于吸收位移，而不能承受壓力推力的補償接頭；BF型單法蘭限位伸縮接頭是由松套伸縮接頭和限位短管等構件組成，它能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接,適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行；B2F型雙法蘭式限位伸縮接頭適用于兩邊均與法蘭連接。AF型法蘭松套伸縮接頭是由本體、密封圈、壓緊構件組成的松套連接管道的裝置。它主要用于吸收位移，而不能承受壓力推力的補償接頭。它的工作原理：松套伸縮節安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈密封和連接作用，當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗�下沉，管子能偏斜，并確保密封無滲漏，從而起到自動補償之目的。CF型單法蘭式傳力接頭是由本體，密封圈，壓蓋，短管法蘭構件組成。適用于一邊與法蘭連接，一邊與管道焊接。安裝是調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角一次均勻擰緊壓蓋螺栓，合其成為一個，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

伸縮接頭主要材質分為：QT-400（球墨鑄鐵），Q235A（碳鋼），HT20（灰鐵），1Cr18Ni9Ti（不銹鋼）。

安裝說明：

法蘭式松套伸縮接頭：松套伸縮節安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下相互斜度，緊壓在管子外圈起密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗�下沉，管子能偏斜，并確保密封無滲漏，從而起到自動補償目的。

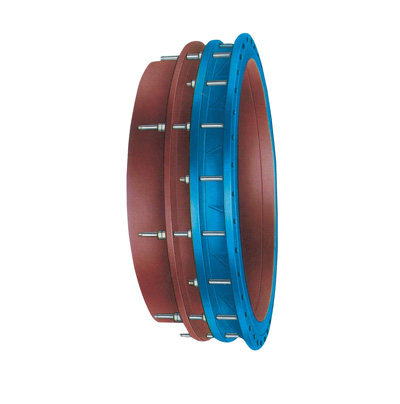

單法蘭限位伸縮接頭適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。

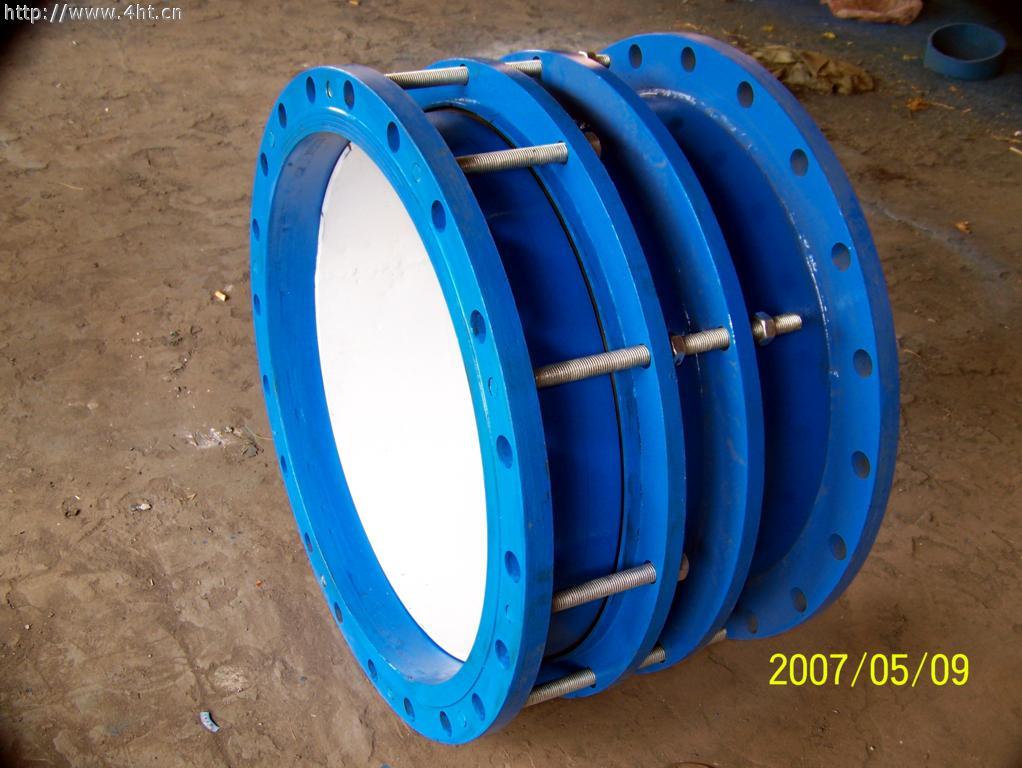

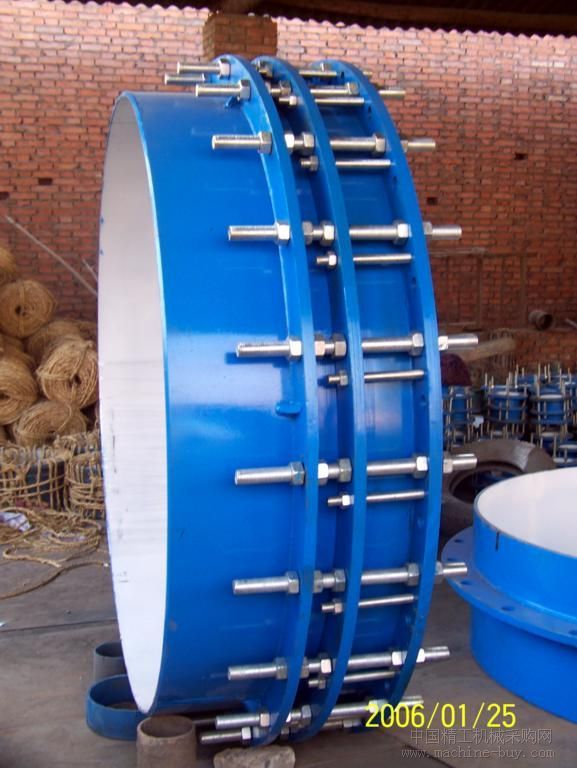

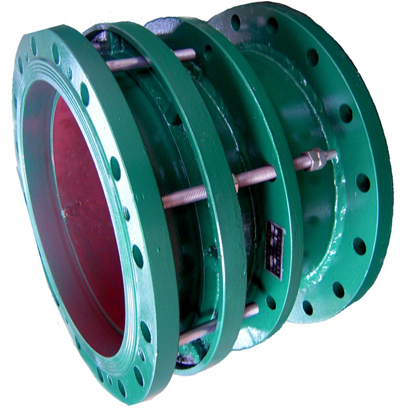

雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。

壓蓋式伸縮接頭適用于兩邊與管子插接，勿需焊接，結構合理，密封，安裝快速方便。

伸縮接頭注意事項：

VSSJA-2型雙法蘭式限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。

伸縮接頭標準：

船用標準CBM1129-82 ，適用于溫度不高于80°C的船舶艙底、壓載、海水、消防、甲板沖洗和油類駁運等管路，以補償管路存在的漲縮現象。 標記示例：PN1.6、DN125的伸縮接頭標記為：伸縮接頭16125 CBM1129-82。

技術要求：

1.伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠III－2。

2.除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。

3.一般狀態下安裝尺寸為L(zhǎng)1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。

伸縮接頭應進行水壓實驗：

1.DN65-150，以Pm=2.4mpa進行密封性實驗，

2.DN200－400，以Pm=1.5Mpa進行密封性實驗。
